Mechanická výroba
Mechanická výroba
V rámci komplexního řešení zakázek našim zákazníkům nabízíme CNC frézování a gravírování, CNC obrábění a zakázkovou výrobu na stolním soustruhu.
Naší předností je
- Individuální přístup
- Komplexní řešení
- Preciznost
- Profesionální provedení
- Zpracování různých materiálů
Mechanická výroba je součástí celého procesu výroby elektroniky, na kterou se naše firma zaměřuje již od roku 1992. Díky dlouholetým zkušenostem nabízíme našim zákazníkům kromě výroby elektronických sestav také i jejich zabudování do krabiček a to včetně mechanického návrhu v software SolidWorks, který umožňuje 3D modelování.

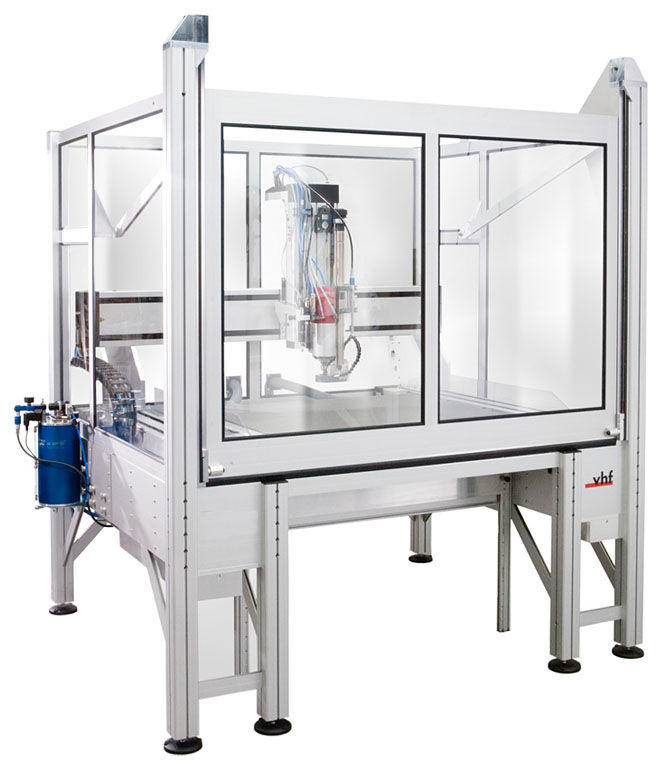

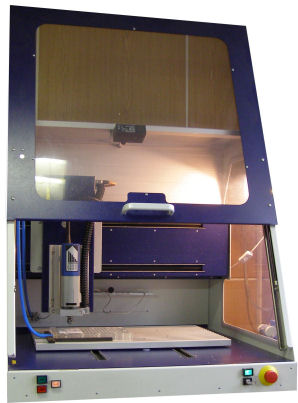

Frézka
Pro výrobu používáme frézku VHF CAM 250Classic
Max. rozměry: 500x750mm
Vakuový stůl: 500x500mm
Max. výška materiálu na vakuovém stole: 60mm
Max. výška materiálu při mechanickém upnutí: 115mm
Vhodné formáty pro zadání: .dwg, .step, .dxf
Případné větší rozměry je nutno konzultovat předem.

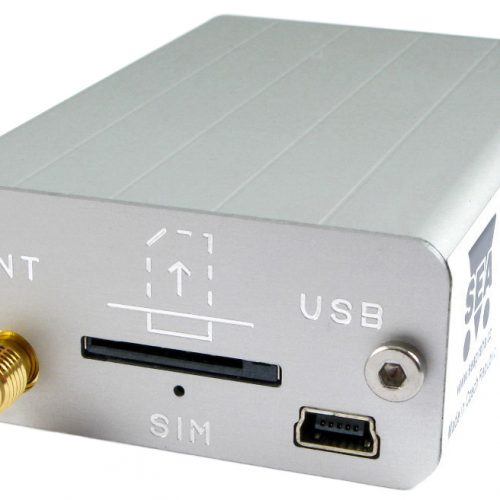

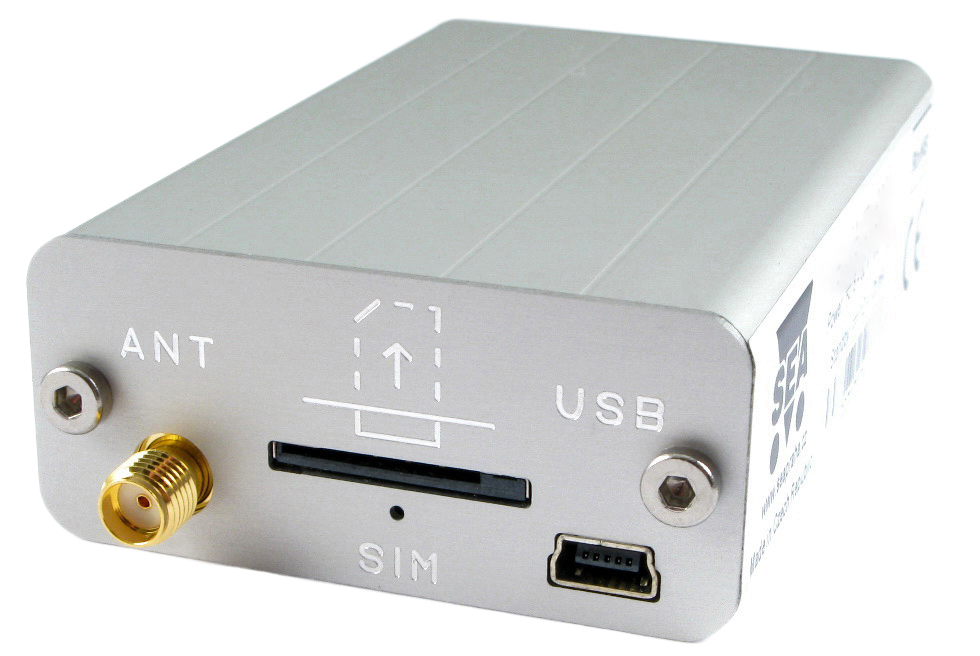

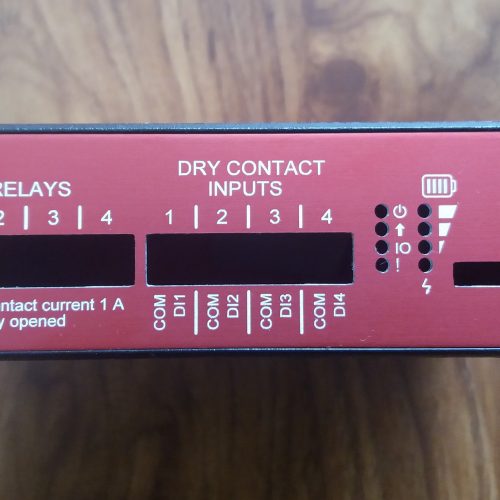

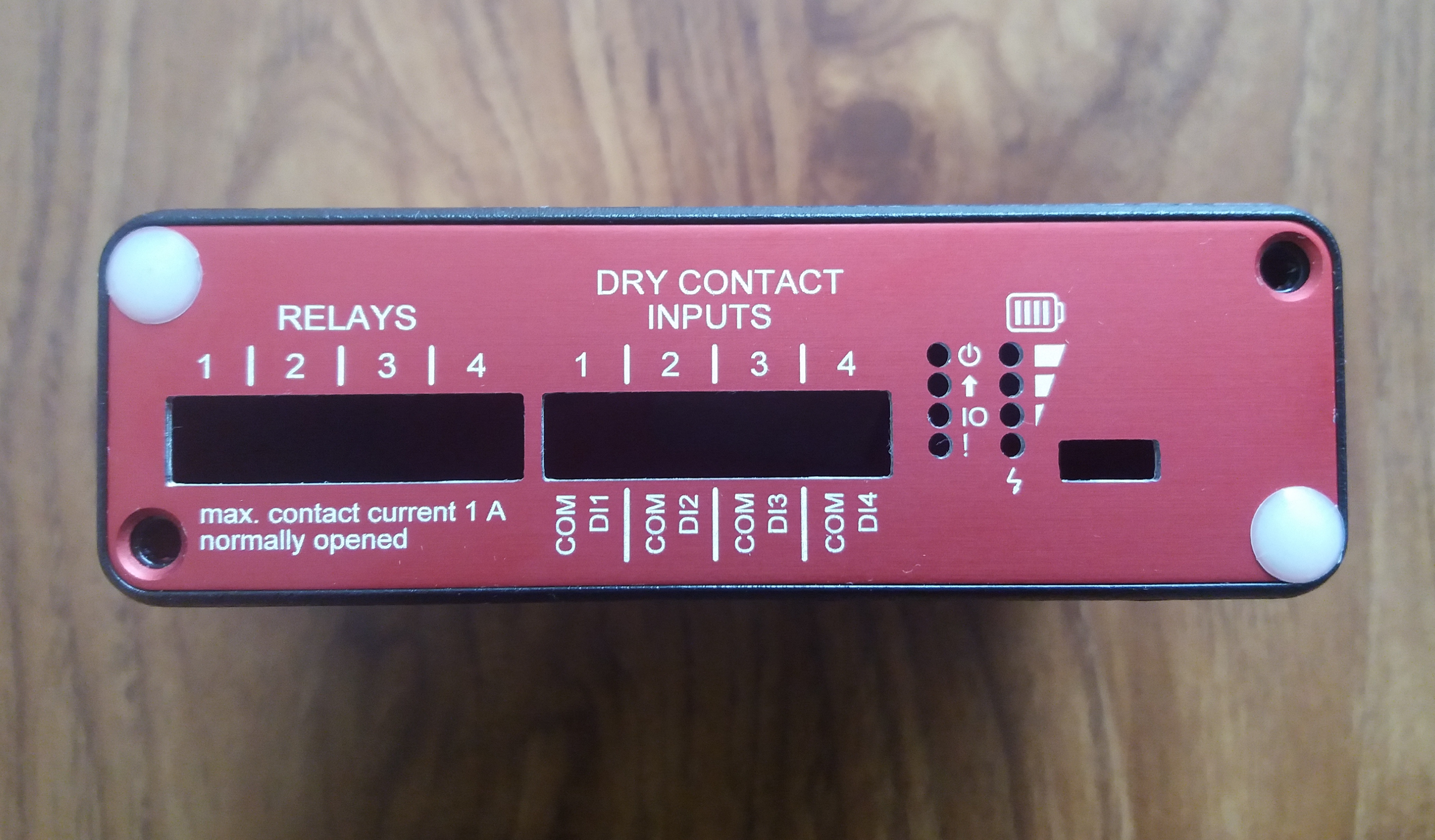

Výhody gravírovaných plastových štítků
- vysoká trvanlivost
- mechanická odolnost
- barevná stálost
- příjemný vzhled hotového výrobku
- vhodné i pro prototypy
Je možné využít širokou škálu jedno-, dvou- i tří-vrstvých plastů, což umožňuje vytvářet různé barevné variace.
Plastové desky pro gravírování
- GRAVOPLY 1 – výrazný lesklý drátkovaný povrch, silnější vrchní vrstva, široká škála barev, dvou- a tří-vrstvý, celková tloušťka 0,8/1,6/2,4/3,2 mm
- GRAVOPLY 2 – hladký matný povrch, velmi tenká vrchní vrstva, široká škála barev, dvouvrstvý, celková tloušťka 0,8/1,5/2,4 mm, dodává se i ve vzhledu dřeva, kamene nebo technického vzoru ( pouze tl. 1,5mm )
CNC obráběcí centrum
Pro výrobu používáme CNC obráběcí centrum Isel ICP4030
Max.rozměry: 400 x 300 x 140 mm
Vakuový stůl: 200 x 134 mm
vhodné formáty pro zadání: HPGL, NCP, DXF, EPS
Na základě výkresu Vám rádi připravíme cenovou kalkulaci.
Výhody gravírovaných plastových štítků
- vysoká trvanlivost
- mechanická odolnost
- barevná stálost
- příjemný vzhled hotového výrobku
- vhodné i pro prototypy
Je možné využít širokou škálu jedno-, dvou- i tří-vrstvých plastů, což umožňuje vytvářet různé barevné variace.
Plastové desky pro gravírování
- GRAVOPLY 1 – výrazný lesklý drátkovaný povrch, silnější vrchní vrstva, široká škála barev, dvou- a tří-vrstvý, celková tloušťka 0,8/1,6/2,4/3,2 mm
- GRAVOPLY 2 – hladký matný povrch, velmi tenká vrchní vrstva, široká škála barev, dvouvrstvý, celková tloušťka 0,8/1,5/2,4 mm, dodává se i ve vzhledu dřeva, kamene nebo technického vzoru ( pouze tl. 1,5mm )

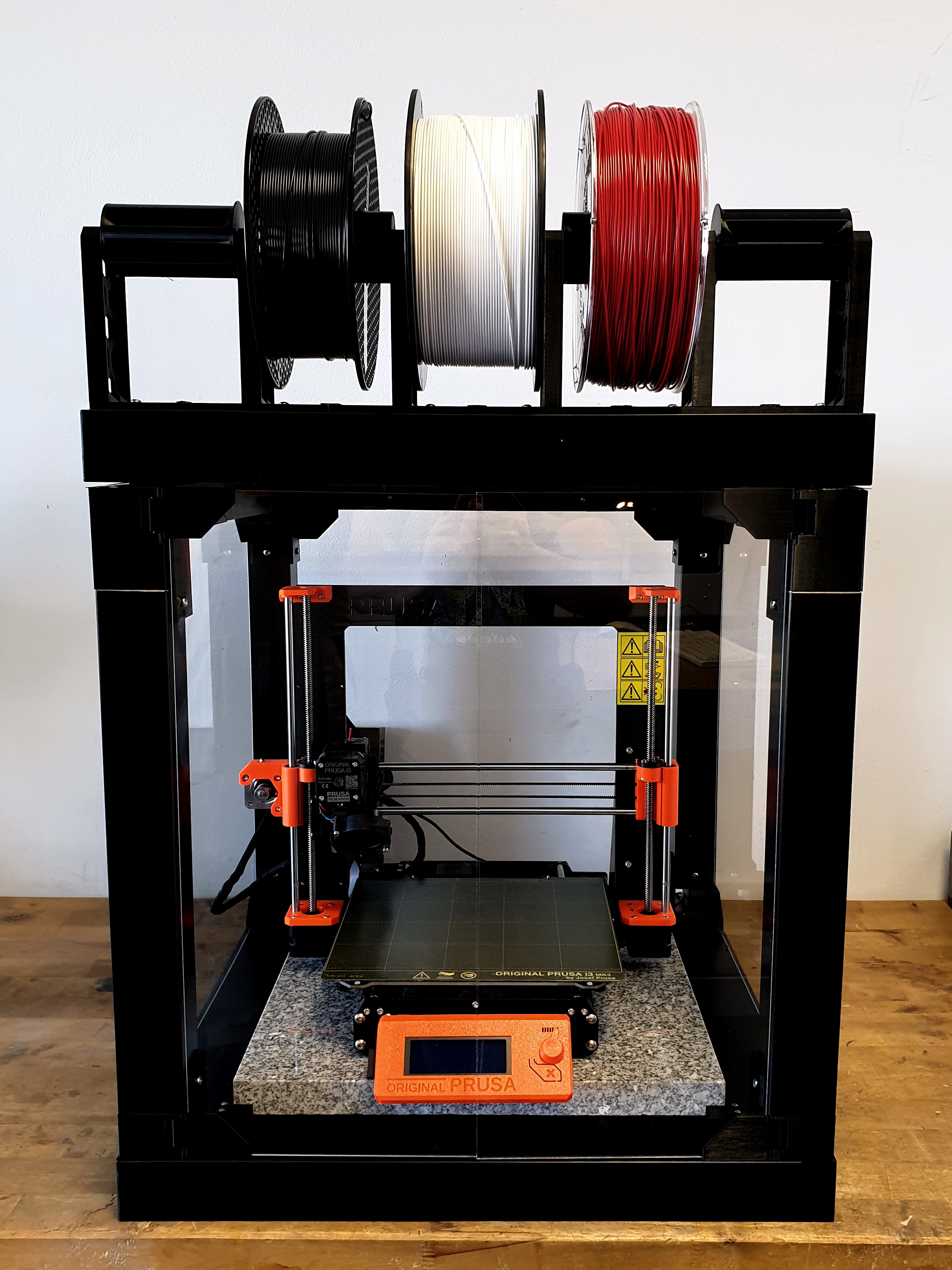

Tiskárna 3D - Prusa
Používáme 3D tiskárnu Prusa I3 MK3S.
- Maximální rozměr tisku: 250 x 210 x 210mm
- Vhodné pro tisk prototypových dílů, krabiček, mechanických součástí, modelů apod.

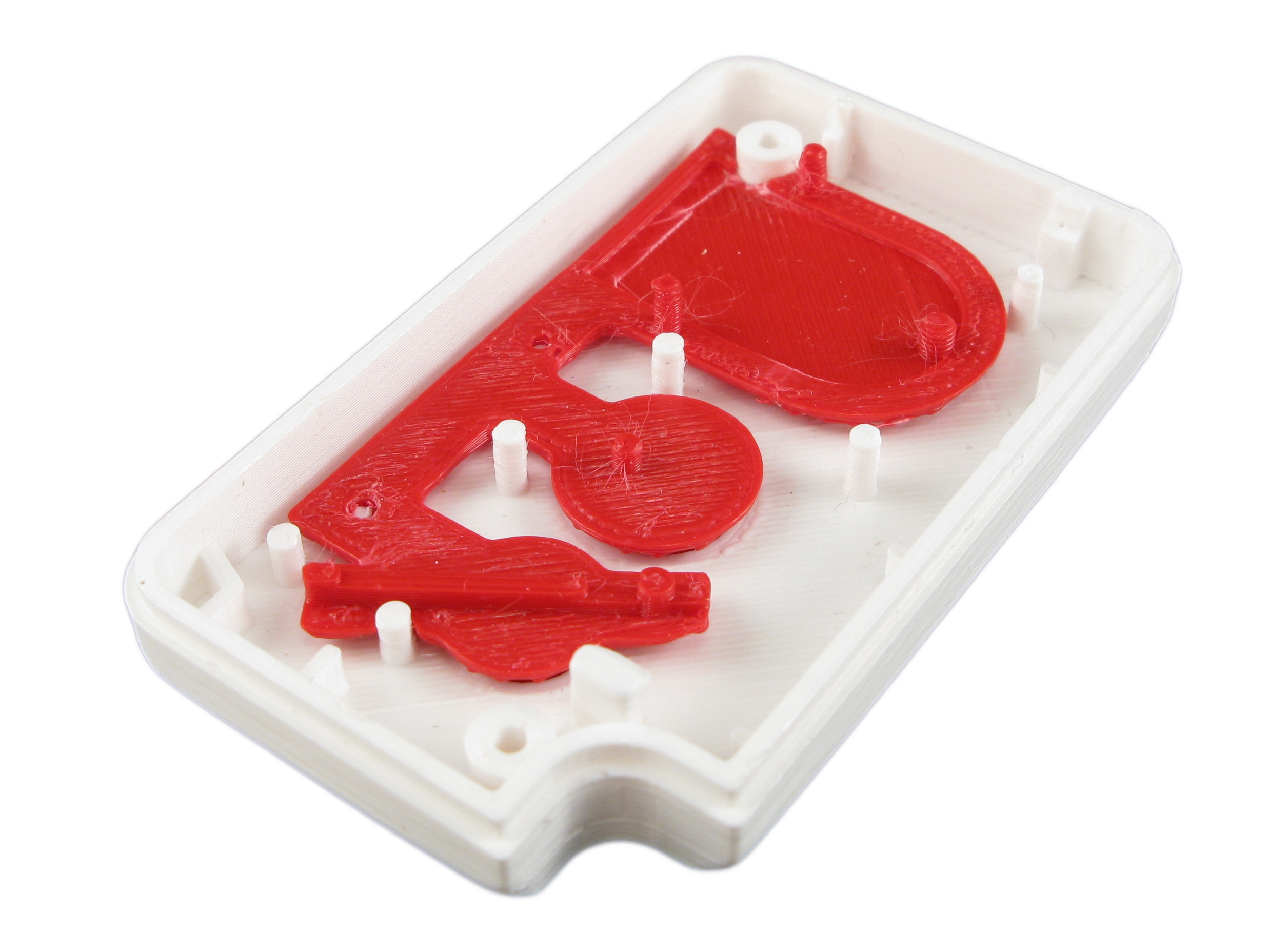

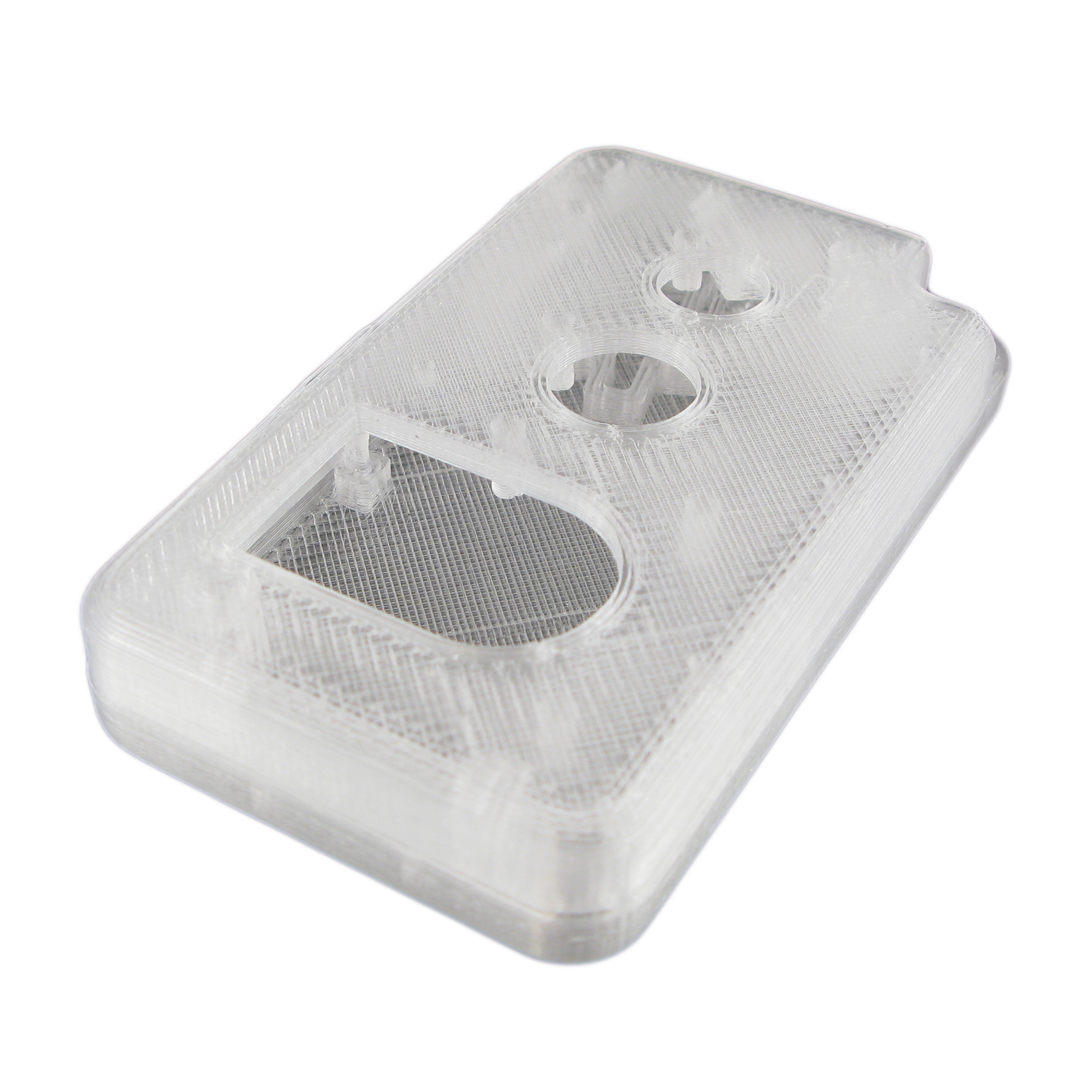

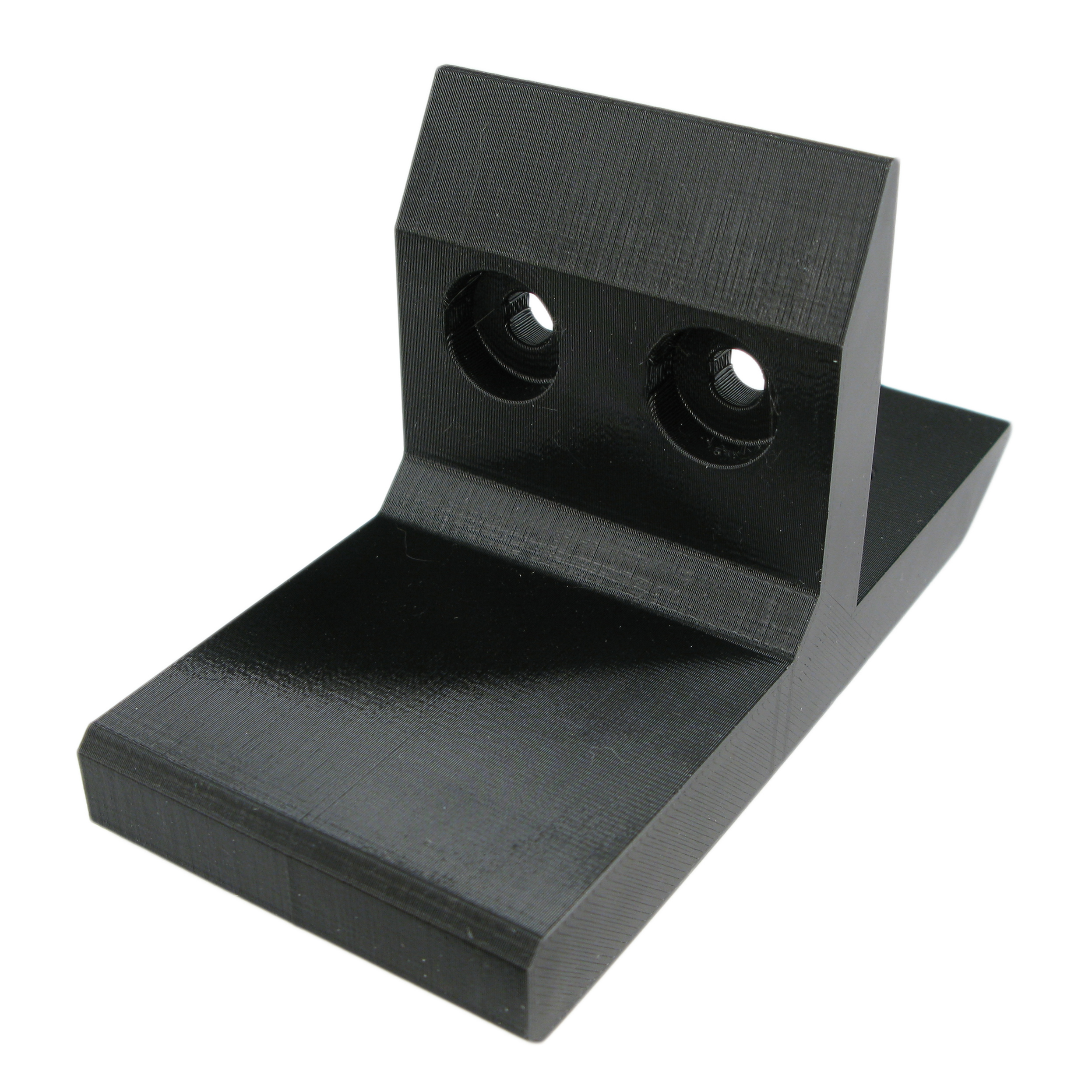

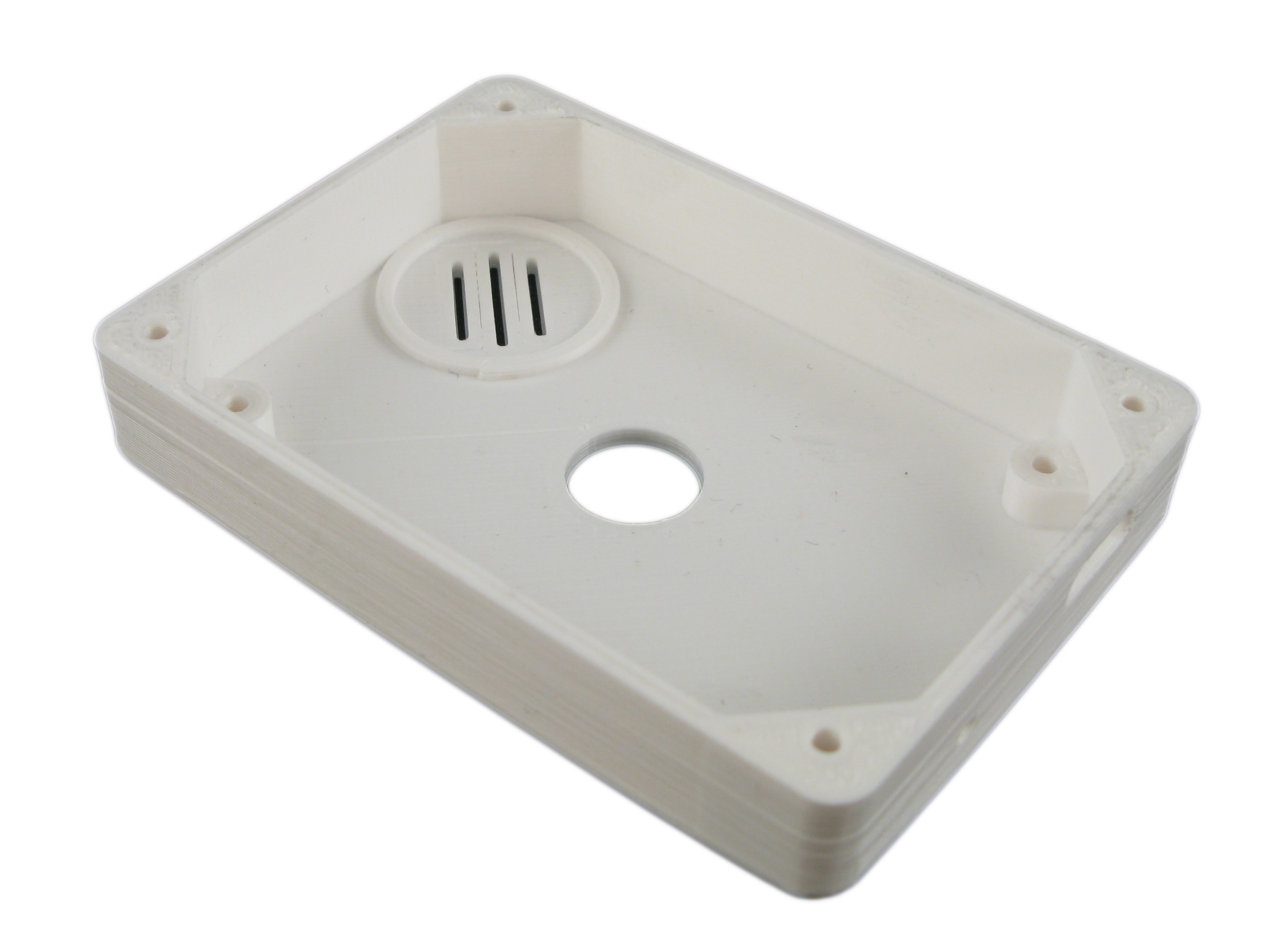

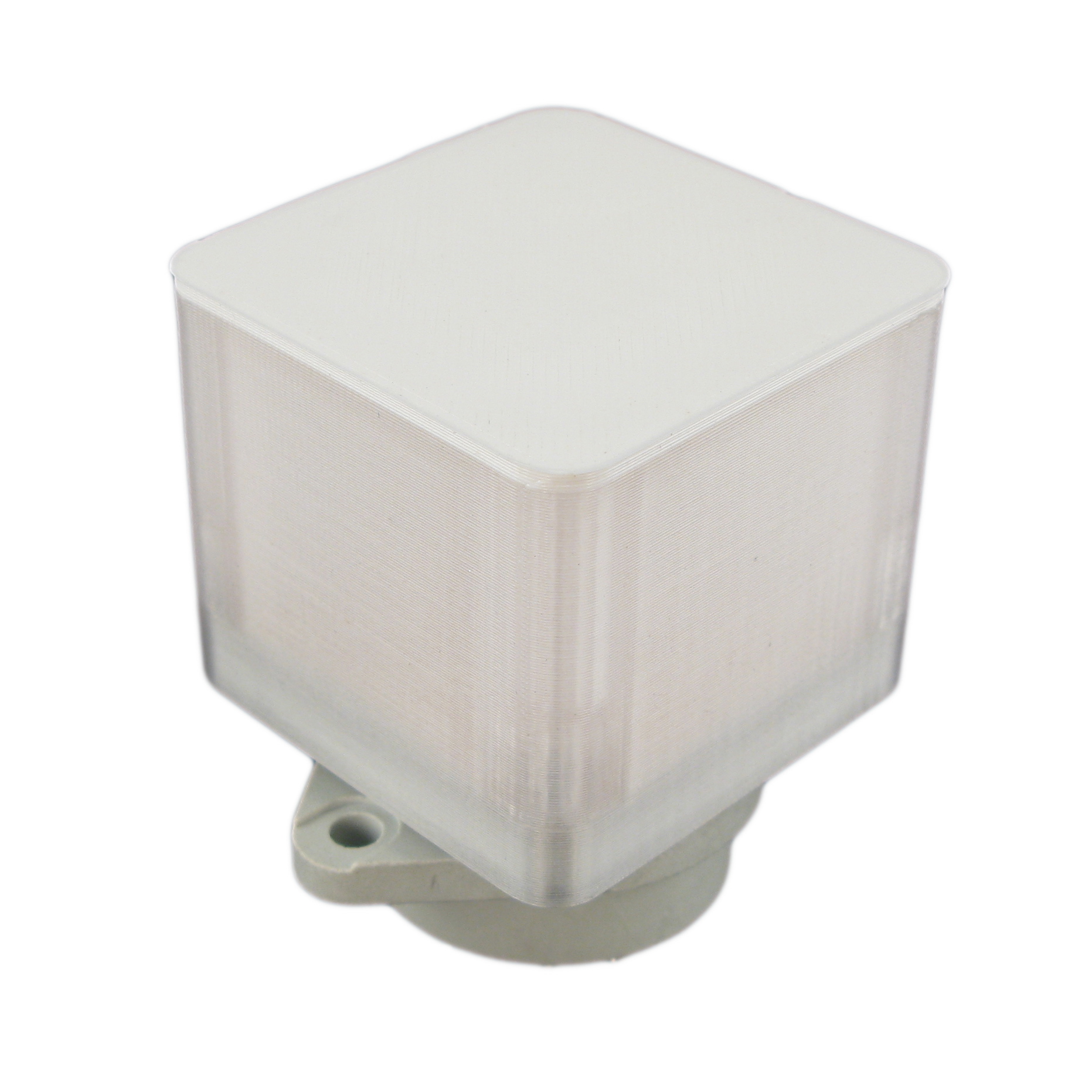

Ukázky 3D tisku:

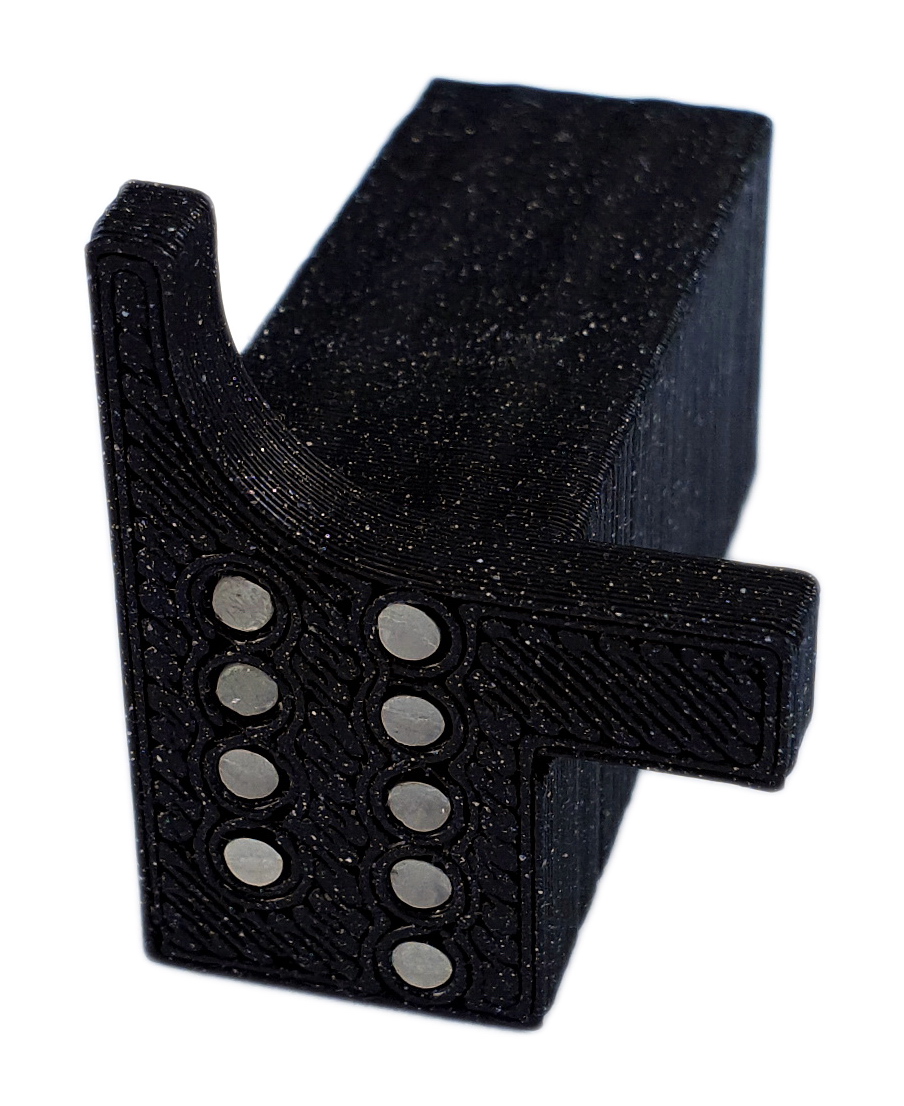

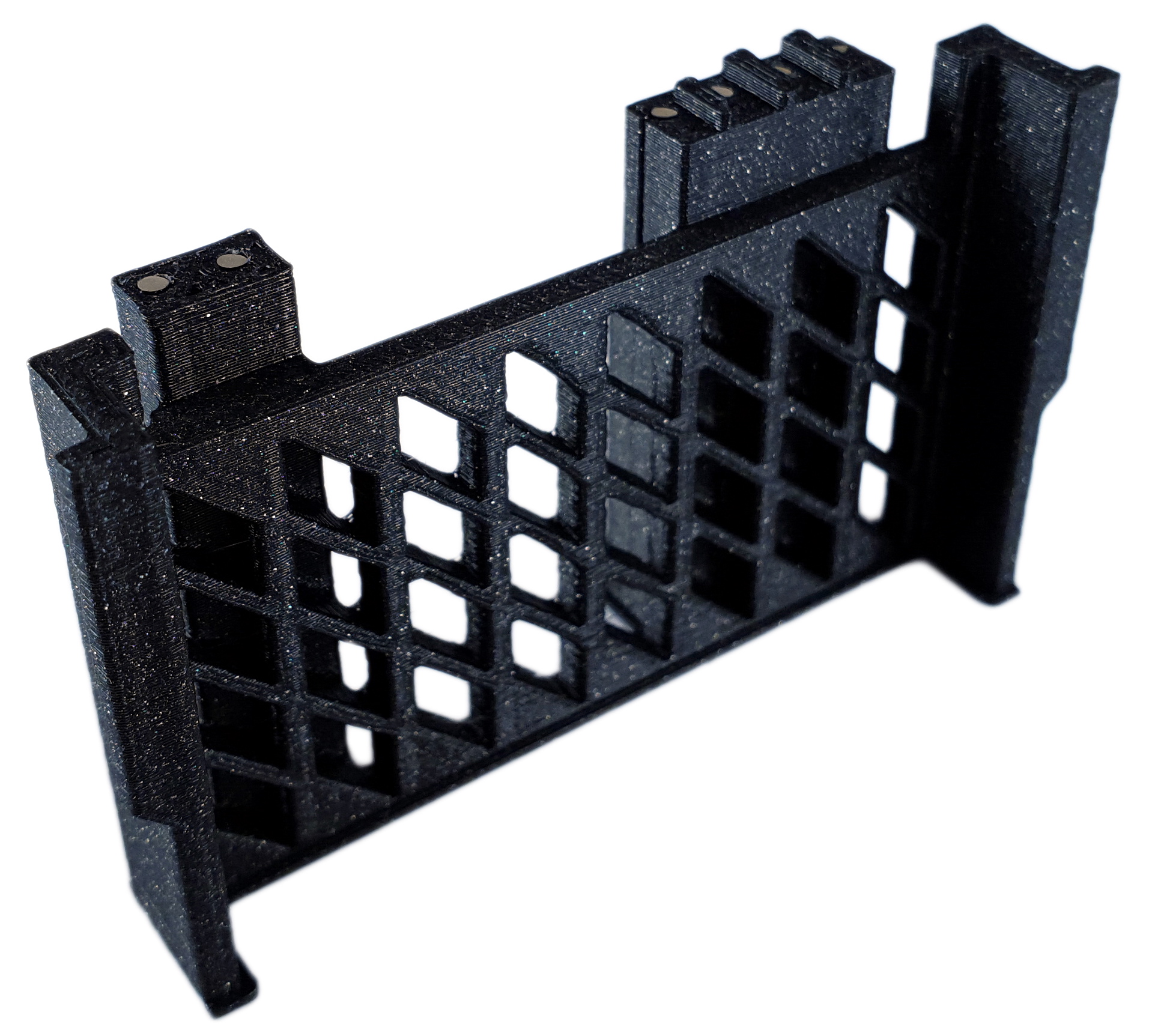

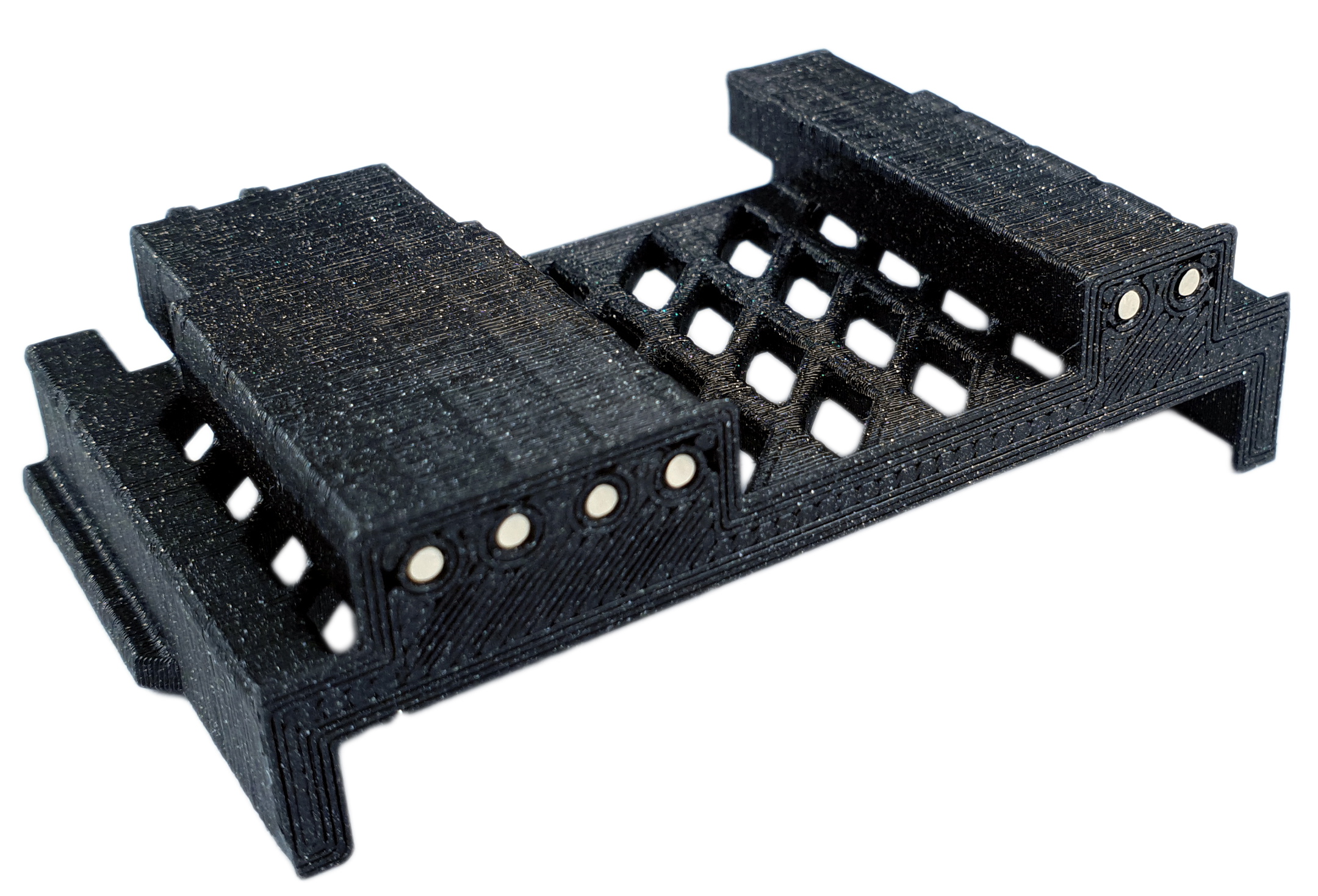

Ukázka realizace 3D tisk – světlovody z DPS do čelíčka, možnost jakéhokoliv tvaru

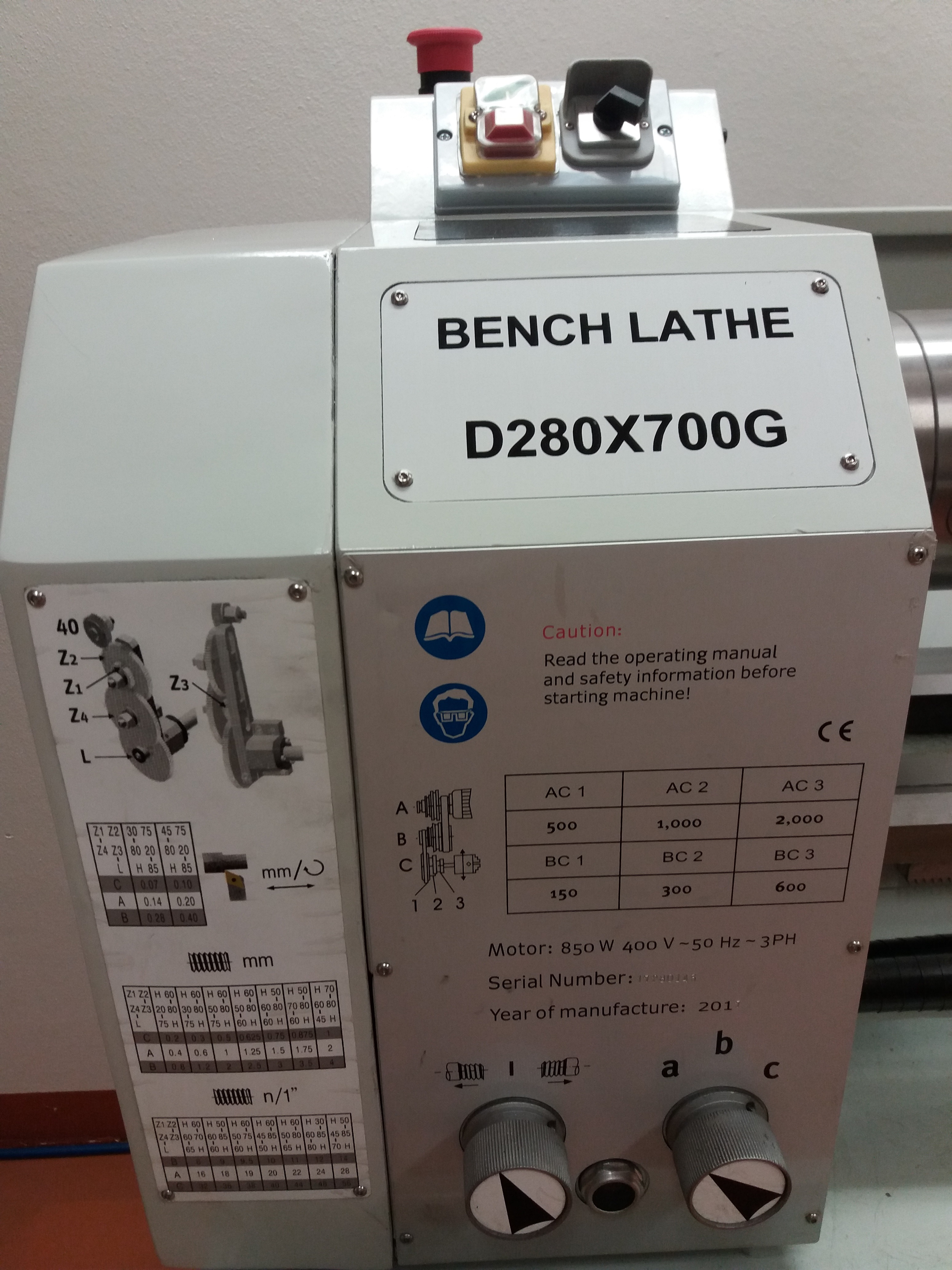

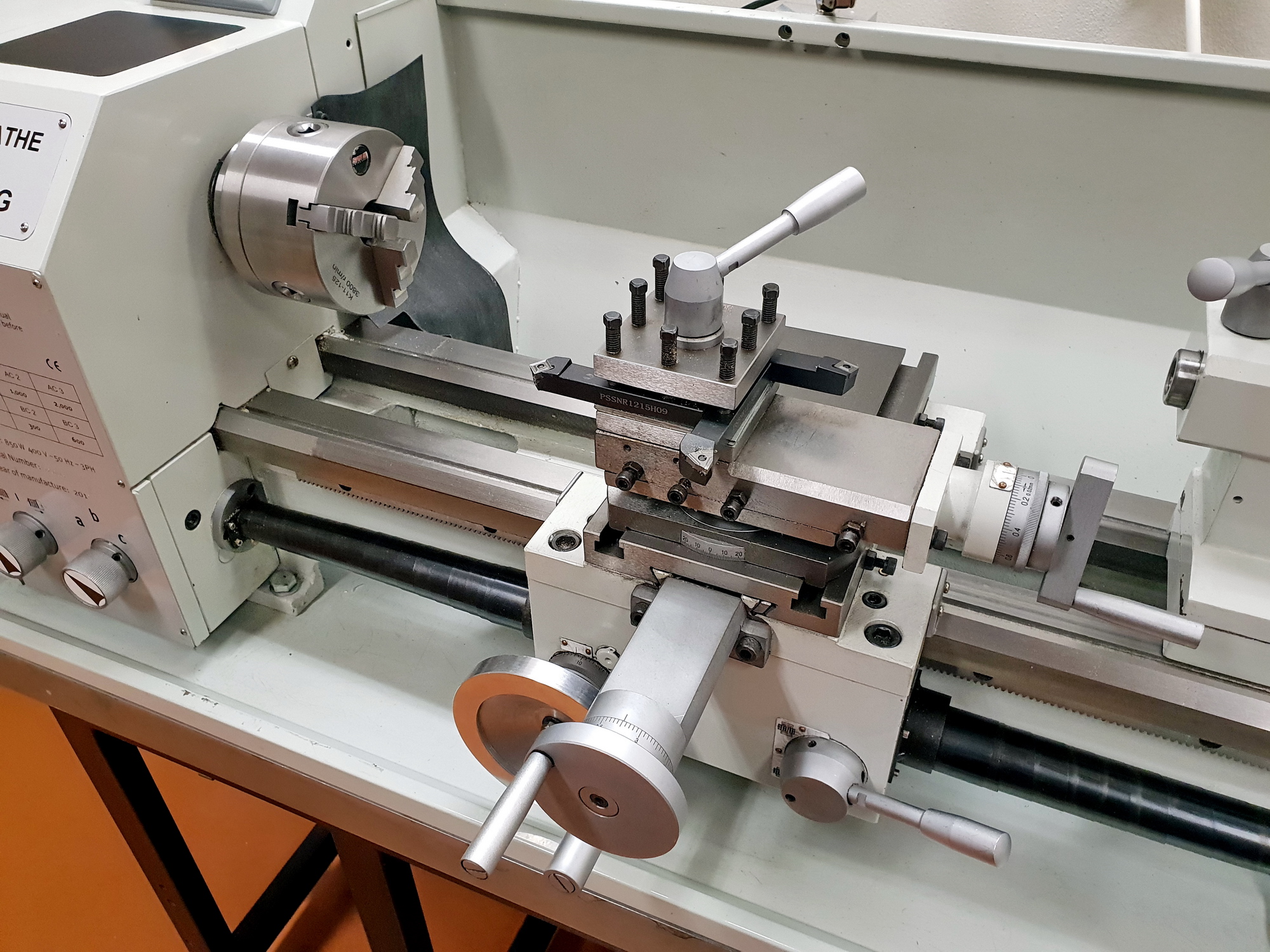

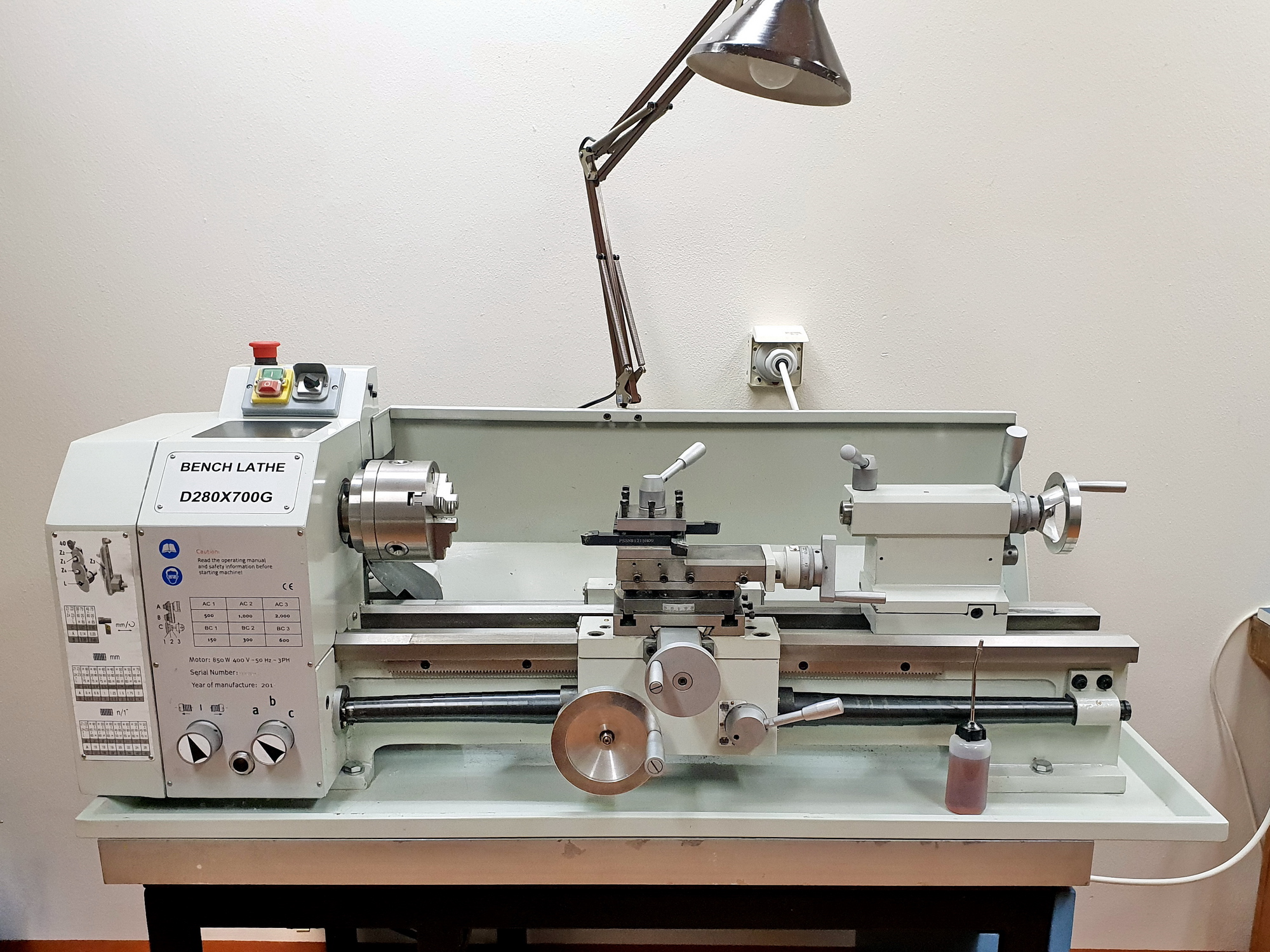

Stolní soustruh
Nabízíme zakázkovou výrobu na stolním soustruhu D280x700.
Oběžný průměr nad ložem: 280mm
Vzdálenost mezi hroty: 700mm
Kužel vřetene: MK4
Vrtání vřetene: 26mm
Otáčky vřetene: 150-2000 ot./min
Rozsah metrických posuvů: 0,2-4mm
Kužel koníku: MK2
Napájení: 400V/850W
Hmotnost: 190/220kg

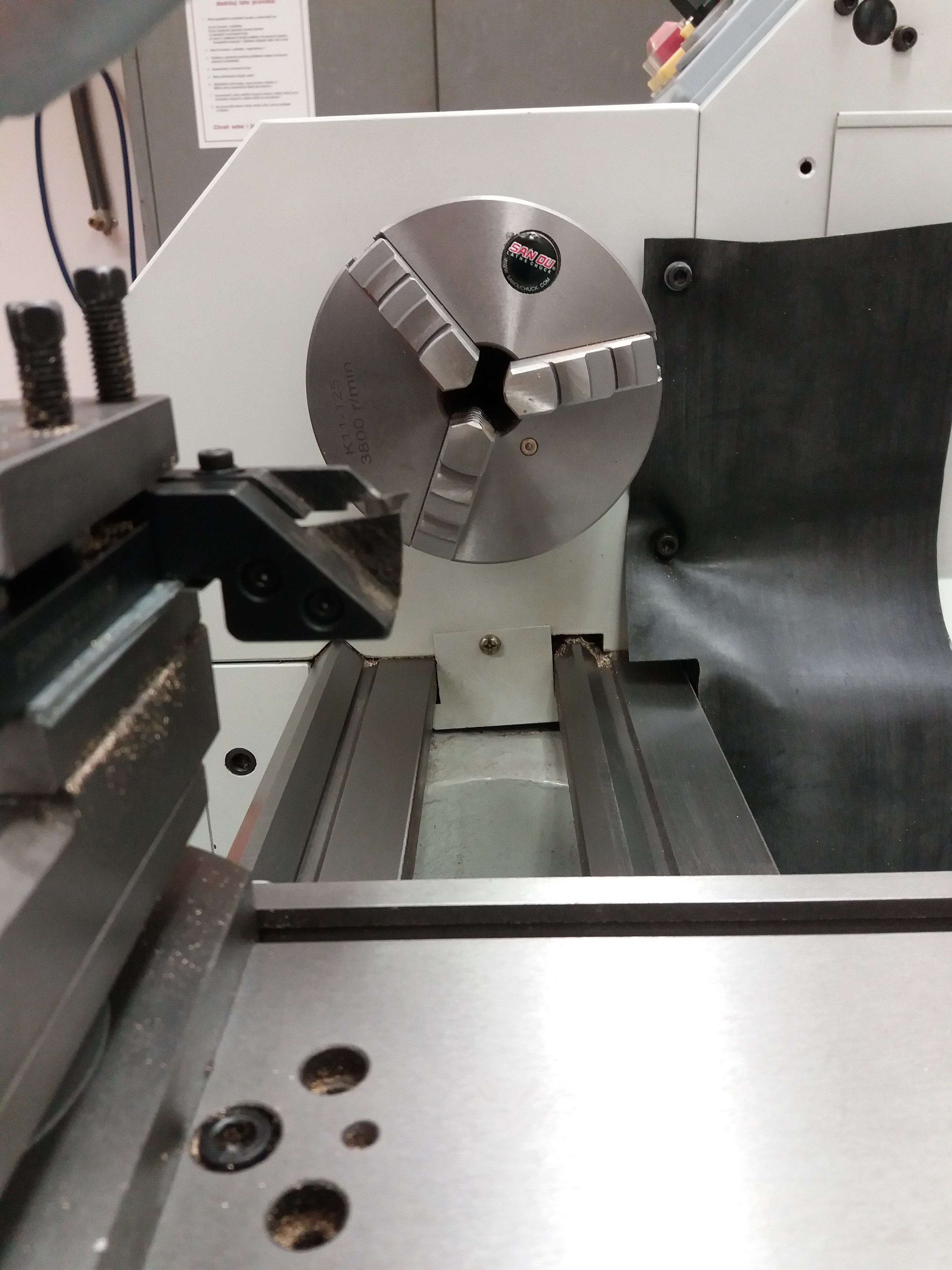

Univerzální sklíčidlo 125mm
3 stupňová převodovka pro posuvy
Převodovka pro levý/pravý směr posuvu
Vhodný pro obrábění plastů, neželezných kovů a měkkých ocelí.
Možnost řezání závitů.

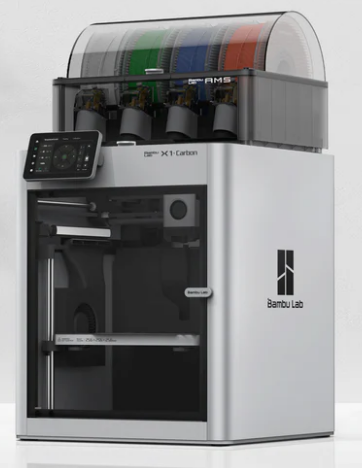

Tiskárna 3D - Bambu Lab X1 Carbon
Používáme 3D tiskárnu Bambu Lab X1 – Carbon Combo 3D
- Možnost tisku více barev
- Vysoce kvalitní tisk s rozlišením 7 μm Lidar
- Velmi rychlý tisk
- Lze tisknout velmi náročné materiály, vč. kompozitních apod.
- Maximální rozměr tisku: 256 x 256 x 256mm
- Vhodné pro tisk prototypových dílů, krabiček, mechanických součástí, modelů apod.
