GSM-R5-STUDNA

Zařízení GSM-R5-STUDNA Vám umožní dálkové sledování výšky hladiny vody ve Vaší studni nebo nádrži.

Pro provoz GSM-R5-STUDNA je vyžadováno připojení k internetu, které je realizováno prostřednictvím sítě GSM. Aktuální data máte kdykoliv k dispozici ve webové stránce nebo v aplikaci mobilního telefonu. Díky on-line datům můžete rychle reagovat na prudké změny hladiny a ekonomicky hospodařit se zásobami vody. V aplikaci si také můžete nastavit zasílání alarmových hlášení e-mailem, např. při překročení maximální nebo minimální hladiny vody.

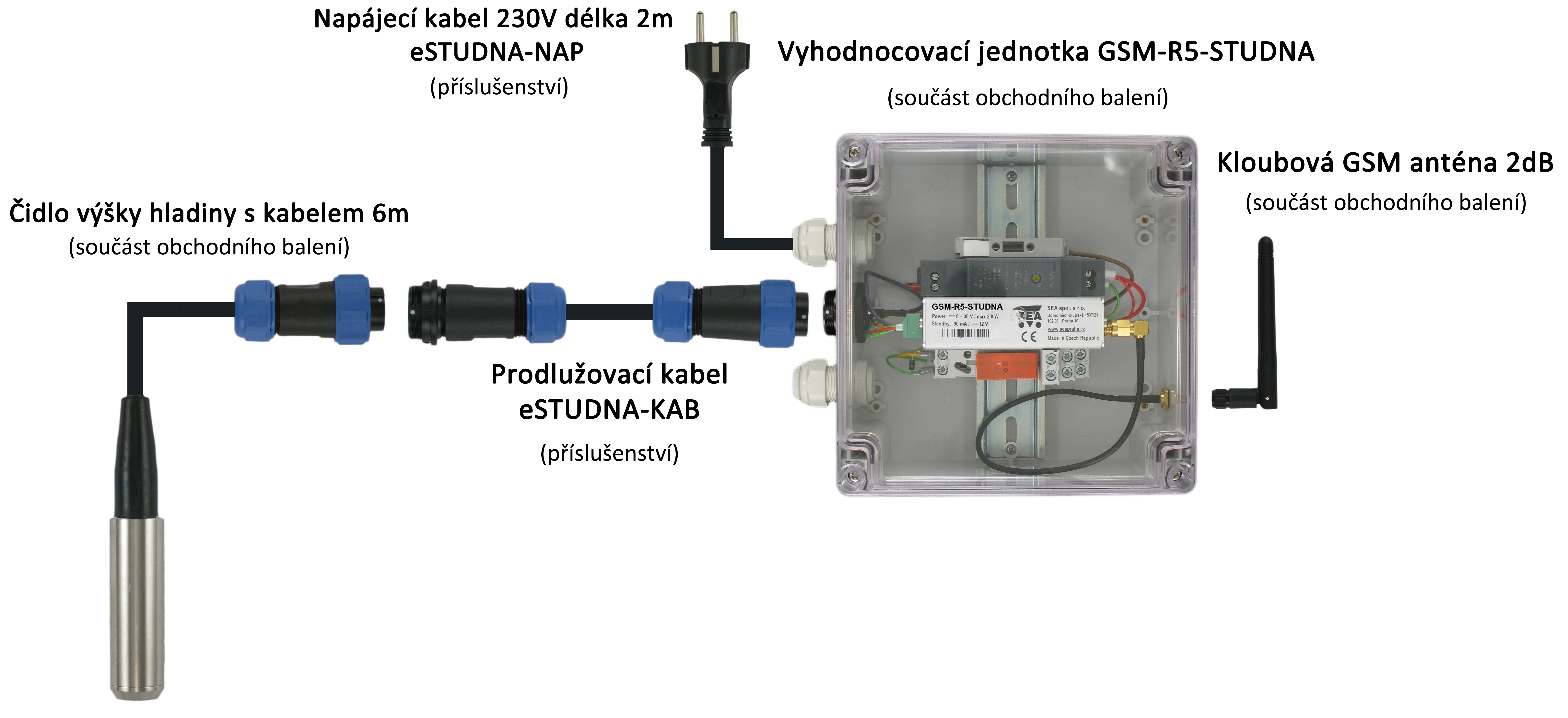

Instalace zařízení GSM-R5-STUDNA je velmi jednoduchá. Tlakové čidlo ponoříte do studny nebo nádrže, vyhodnocovací jednotku připojíte k napájení 230V. Prostřednictvím GSM sítě provedete konfiguraci zařízení pomocí webové aplikace SEA CML.

POZOR: Připojení zařízení smí provádět pouze osoba s dostatečnou elektrotechnickou kvalifikací!

Pro provoz zařízení GSM-R5-STUDNA je nutná nano SIM karta libovolného operátora s aktivovaným datovým tarifem. Čerpání dat může být operátorem zpoplatněno dle Vámi sjednaného tarifu. Nano SIM karta musí mít vypnutý PIN kód.

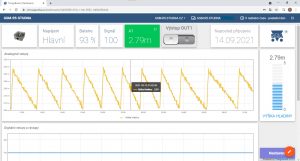

Naměřené hodnoty se zobrazují jak v mobilní aplikaci Vašeho chytrého telefonu, tak i na webové stránce. Máte tedy kdykoliv on-line přístup k naměřeným datům. Ve webové aplikaci jsou naměřené hodnoty hladiny vody přehledně zpracovány do grafu.

Všechna naměřená data jsou archivována po dobu 3 měsíců, takže je možné sledovat i historii měření.

• On-line aktuální hladina vody
• Přehledný graf s historií hladiny
• Nastavení alarmu při překročení minimální nebo maximální hladiny
• Ovládání spínání čerpadla v automatickém režimu nebo přes webovou aplikaci

V boxu vyhodnocovací jednotky GSM-R5-STUDNA je umístěno relé v patici, které slouží pro připojení čerpadla. Lze spínat napětí max. 250 V a proud 8 A.

V aplikaci GSM-R5-STUDNA máte vždy a odkudkoliv aktuální informace o hladině vody.

GSM-R5-STUDNA je Váš nový pomocník pro co nejlepší využití zásob vody ve studni nebo nádrži.

Ovládání z Vašeho mobilního telefonu

Aplikace pro Android a iOS

Upozornění: Pro funkčnost aplikace CML je nutné mít na SIM kartě, která je vložena v zařízení, aktivovaný datový tarif. Čerpání dat může být operátorem zpoplatněno dle Vámi sjednaného tarifu

Množství přenesených dat závisí na tom, jak často se mění hladina. Standardně pro provoz zařízení GSM-R5-STUDNA doporučujeme datový balíček 250 MB/měsíc.

GSM-CML

Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM a WiFi aplikací jsme vyvinuli aplikaci určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení.

Aplikace umožňuje přihlášení pouze jednoho uživatele. Pokud zařízení ovládá více uživatelů, musí se hlásit všichni pod jedním účtem. Připravujeme novou verzi aplikace, kde bude možnost registrovat více uživatelů.

Aplikace umožňuje přihlášení pouze jednoho uživatele. Pokud zařízení ovládá více uživatelů, musí se hlásit všichni pod jedním účtem. Připravujeme novou verzi aplikace, kde bude možnost registrovat více uživatelů.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store po zadání slova „CML SEA„. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód zařízení, který je vložen na štítku v obchodním balení eSTUDNA.

https://play.google.com/store/apps/details?id=cz.seapraha.cml

https://apps.apple.com/app/id1511530045

On-line data na webové stránce

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml.seapraha.cz

Přímo z webové stránky také můžete ovládat výstup nebo si nastavit e-maily s alarmovými hlášeními.

Čidlo výšky hladiny
Čidlo je provedeno z nerezové oceli a obsahuje membránu pro měření tlaku. Čidlo pracuje na principu diferenčního měření tlaku, a proto je osazeno kompenzační kapilárou. Kapilára je pak vedena uprostřed připojovacího kabelu společně s elektrickými vodiči. Kapilára je pak společně s vodiči vyústěna v modrém konektoru (koncovce). Je proto důležité, aby konektor byl vždy nad hladinou vody. Pokud do konektoru pronikne voda, přes kapiláru zateče do elektroniky čidla a dojde ke zničení čidla.

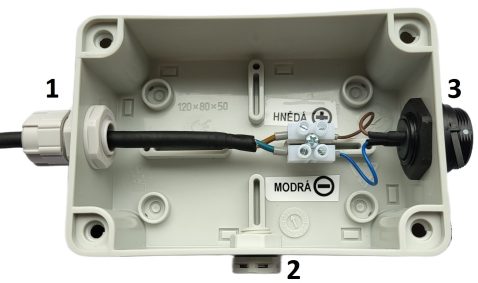

Kabel čidla je třeba z konektoru vést rovně alespoň v délce 30cm. U konektoru kabel neohýbat, jinak se deformuje těsnění v konektoru a může do konektoru proniknout vlhkost.

Zapojení – čerpadlo 230V

Zapojení – ventil
