SEA Pro vzdálenou GSM správu (RS485, MODBUS RTU, Master i Slave)
  • vzdálená správa zařízení komunikujících protokolem MODBUS RTU
  • datalogger pro ukládání naměřených dat
  • hliníková krabička – vysoká odolnost rušení

Výrobce: SEA spol. s r.o.

Obj. číslo: GSM-MODBUS-485MS
MC cena 4107 Kč bez DPH / 4969 Kč s DPH
VC cena 3948 Kč bez DPH / 4777 Kč s DPH
Poptat produkt
  • Vybrat příslušenství
  • Popis produktu
  • Technické parametry
  • Obchodní balení
  • Příslušenství
  • Podpora

GSM-MODBUS-485 umožňuje vzdálenou správu zařízení, komunikujících protokolem MODBUS RTU po sériové lince RS485. Touto linkou lze ze zákaznických technologií data číst nebo zapisovat. Přečtená data mohou být navíc zpracována, převedena na uživatelské jednotky nebo podle nastavených podmínek upozorňovat obsluhu odesíláním SMS či hlasovými hovory. Součástí zařízení je také datalogger, který vede záznam naměřených dat a akcí. Tento datalogger může být buď ve vnitřní paměti zařízení anebo lze využít Google Spreadsheet (Google Tabulky) pro ukládání dat. Zařízení, která lze připojit,  jsou obvykle inteligentní čidla a zařízení jako frekvenční měnič, elektroměr, vodoměr, případně PLC. GSM-MODBUS je možné provozovat v režimu MASTER nebo SLAVE.

Vzdálenou správou se rozumí možnost odesílání SMS při změně registrů připojených zařízení a také možnost vzdáleného nastavení hodnot v registrech připojených zařízení.

GSM-MODBUS-485MS má kromě RS485 také jeden digitální vstup a výstup pro obecné použití. Vstup se použije například pro hlídání funkce připojeného zařízení a výstup umožní jeho vzdálený reset. SMS dotazem lze kdykoliv zjistit stav GSM-MODBUS-485MS i stav předdefinovaných registrů v připojených zařízeních.

GSM-MODBUS-485MS lze namontovat na DIN lištu do rozvaděče, a to pomocí držáku GSM-75-DIN, který se objednává samostatně.

Pro nastavování je určen micro USB konektor a PC program SeaConfigurator, který je zdarma ke stažení.

Poznámka

  • SW pro toto zařízení obsahuje MODBUS Master RTU i MODBUS Slave RTU
  • Při připojení k PLC FATEK stačí zadat označení vstupů / výstupů (X0,X1…Y0, Y1  apod.).
  • Konfigurace programem SeaConfigurator přes USB konektor nebo na dálku pomocí GPRS.

Příklad použití

Vlastnosti

  • Vzdálené ovládání libovolného zařízení s protokolem MODBUS
  • Základní komunikace pomocí SMS zpráv
  • Připojení k zařízení: sériový port RS485, protokol MODBUS RTU
  • Vzdálené ovládání výstupů na zařízení: typicky na PLC FATEK
  • Vzdálené zjišťování stavu digitálních i analogových vstupů: typicky na PLC FATEK
  • Možnost připojení více zařízení současně
  • Konfigurace: z PC programem SeaConfigurator přes USB konektor nebo na dálku pomocí GPRS.
  • Vnitřní akumulátor: Li-Ion (umožňuje nahlášení výpadku napájení pomocí SMS zprávy).

Ovládání z Vašeho mobilního telefonu

Aplikace pro Android a iOS

Upozornění: Pro funkčnost aplikace CML je nutné mít na SIM kartě, která je vložena v zařízení, aktivovaný datový tarif.  Čerpání dat může být operátorem zpoplatněno dle Vámi sjednaného tarifu.

GSM-CML

Pro jednodušší a pohodlné ovládání a správu zařízení z řady GSM aplikací jsme vyvinuli aplikaci určenou pro smartphone s Android nebo iOS. Tato aplikace je ke stažení ZDARMA a bez omezení. Tato aplikace slouží pouze pro zjednodušení ovládání. Není podmínkou pro ovládání. Pokud nemáte telefon s OS Android nebo iOS, lze zařízení ovládat prostřednictvím SMS nebo prozvoněním.

Aplikaci lze nainstalovat z Google Play (Obchod Play) nebo Apple store po zadání slova „CML SEA„. Po nainstalování aplikace proveďte první registraci, kdy do párovacího kódu vyfoťte QR kód zařízení, který je vložen na štítku v obchodním balení GSM-MODBUS-485MS.

https://play.google.com/store/apps/details?id=cz.seapraha.cml

https://apps.apple.com/app/id1511530045

On-line data na webové stránce

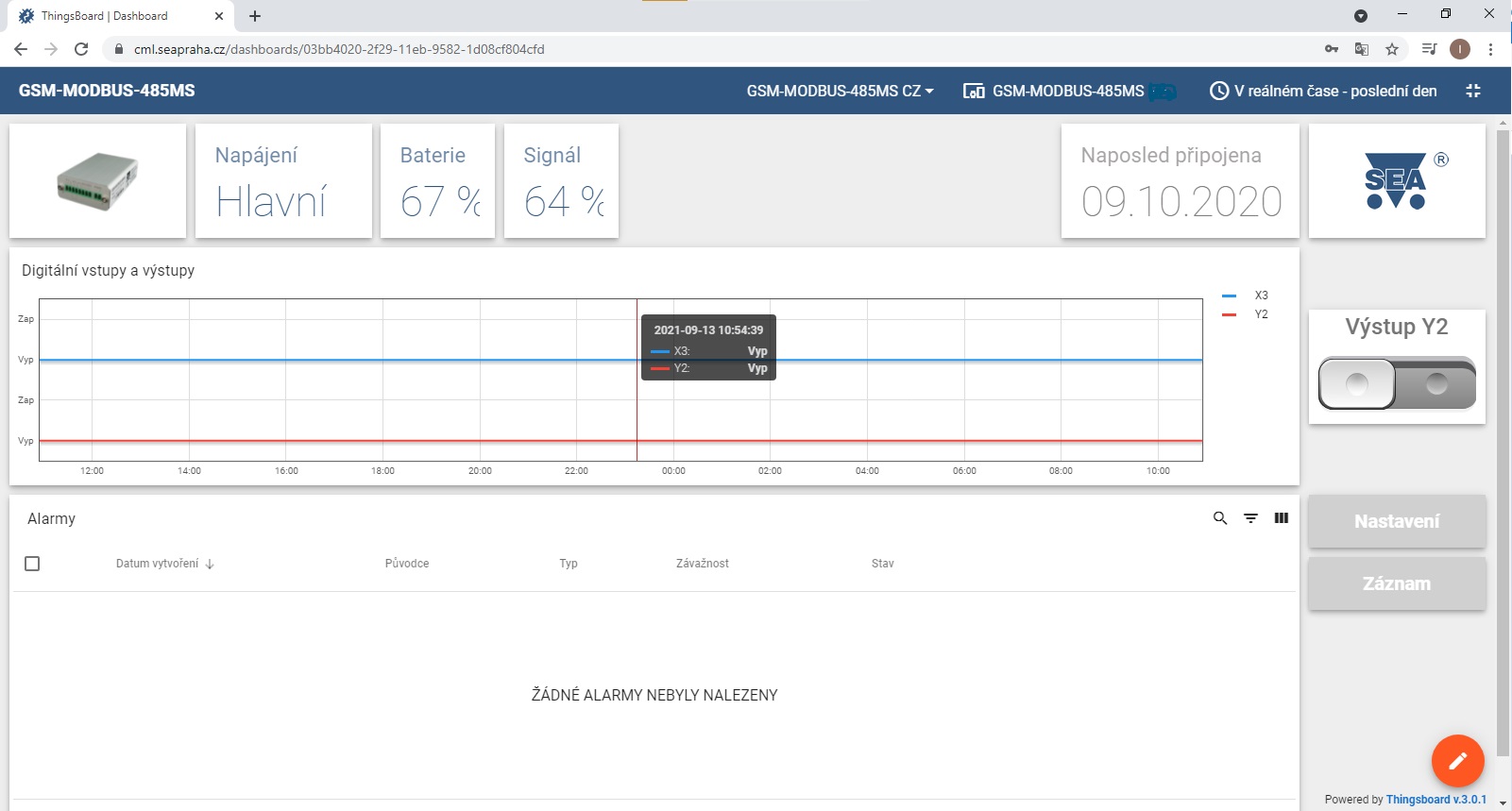

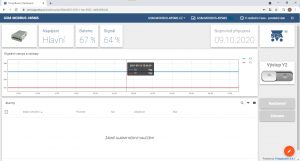

Naměřené hodnoty včetně historie můžete sledovat a přehledně si zobrazit na webové stránce cml.seapraha.cz

Přímo z webové stránky také můžete ovládat výstupy nebo si nastavit e-maily s alarmovými hlášeními.

Jak zařízení funguje:

  1. Nejprve je třeba nakonfigurovat typ komunikace (MASTER) a rychlost portu.
  2. U zvolených registrů postupně vyplnit jejich modbus adresy a zadat posílání SMS při požadované změně registrů. Pro PLC FATEK je možné jako adresu zadávat přímo označení registru ve formátu FATEK.
  3. Pro ovládání je možno nadefinovat jména povelů, kterými lze nastavit hodnoty registrů v připojených zařízeních. Některé konfigurace (nastavení parametrů) je možno provést i pomocí SMS viz kapitola Seznam příkazů v Návodu k obsluze.
  4. V provozu pak GSM-MODBUS-485 hlídá hodnoty v předdefinovaných registrech.
  5. Pokud je element typu Input Discrete (X) nebo Coil (Y), tak lze nakonfigurovat odeslání SMS při změně L->H nebo H->L tohoto registru. Lze zadat zpoždění i pojmenovat registr.
  6. Pokud je element typu Input Register (A) nebo Holding Register (B), tak se přečtená hodnota porovnává s nakonfigurovaným pásmy, a pokud dojde ke změně pásma, tak lze odeslat SMS. Typický příklad je hlídání teploty a pokud teplota poklesne pod mez MIN nebo překročí mez MAX, tak se posílá SMS. Lze zadat zpoždění i pojmenovat přechody mezi třemi pásmy. Také lze zadat počet desetinných míst a jednotky.
  7. Kdykoliv je možné se zeptat na souhrnný stav registrů.

Anténa

V obchodním balení je pásková samolepící anténa vhodná pro nalepení na plastový rozvaděč. Pokud máte plechový, je vhodnější použít prutovou anténu s magnetickým uchycením. Pokud to uvedete v objednávce, zdarma Vám dodáme místo samolepící anténu prutovou typ GSM-ANT01S.

Rozšíření

Pro rozšíření jsou vhodné například PLC FATEK. Příklad je uveden zde.

Napájení   8 Vss/12 Vstř až 30 V ss/stř. (typicky 12 Vss)
Maximální spotřeba 3,3 W (vybitý akumulátor, aktivní GSM hovor, sepnutý výstup)
Standby spotřeba 12V/90mA (přihlášeno do GSM)
Digitální výstup 1x (signálové relé 2A/60V na samostatné svorky)
Digitální vstup 1x (bezpotenciálový kontakt)
Komunikační port RS485
Akumulátorano, Li-ION 3,7V
Provozní teplota-20°C až +45°C
Rozměry86 x 54 x 24 mm bez konektorů
Váha 125g

Datové typy protokolu MODBUS:

  • INT16
  • UINT16
  • INT32 (MSB)
  • UINT32 (MSB)
  • INT32 (LSB)
  • UINT32 (LSB)
  • FLOAT (MSB)
  • FLOAT (LSB)

Float je dle IEEE, Standard 754.

1ks GSM-MODBUS-485MS
1ks GSM anténa GSM-ANT05S
1ks 8-pinový konektor (rozteč 3,5 mm)
1ks 2-pinový konektor (rozteč 3,5 mm)
1ks šroubovák 2mm
