D-FRX-868-FULL

Přijímač se 4mi spínači (90mA, 60V) a RS485, napájení 8-30Vss

Obj. číslo: D-FRX-868-FULL

MC cena 1924 Kč bez DPH / 2328 Kč s DPH

VC cena 1831 Kč bez DPH / 2216 Kč s DPH

Poptat produkt

Pohled shora

Pohled ze strany tlačítek

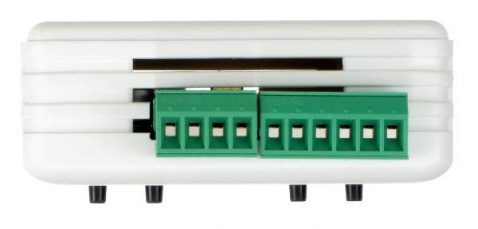

Pohled ze strany konektorů

Obchodní balení

Příklad použití: Dálkové ovládání

Ukázka použití: Propojení několika zařízení ( D-FRX-868-FULL_swRS485M )

Popis produktu

Univerzální přijímací modul, který přijímá VF signál z následující vysílačů:

Systém pracuje s plovoucím kódem systému SEA ve volném pásmu 868 MHz. Komunikace je šifrována pomocí DES.

Pokud potřebujete upravit standardně vyráběné zařízení, pošlete nám prosím Vaše požadavky. Kontaktní informace jsou zde.

Technické parametry

napájení 8 až 30 Vss
možnost delšího kabelu k anténě: vyzkoušeli jsme práci s prodlužovacím kabelem až 10m dlouhým a použití antény s 3,5 metrovým kabelem. To je vhodné zejména při požadavku na delší dosah tam, kde je nevhodné například umístit přijímač několik metrů nad terénem. Ztráta v kabelu je tak obvykle vykompenzována vhodnějším umístěním antény. Nutno samozřejmě vyzkoušet optimální řešení.

Varianty

Objednací číslo	VF přenos	Vlastnosti	RS485	Návod
D-FRX-868-FULL_swRFID	pro RFID vysílače	Sepne výstup CH1, když je v dosahu libovolný RFID vysílač. (Data o vysílačích po RS485 nepředává).	ne	Návod
D-FRX-868-FULL_sw4OUT	pro RFID vysílače	Spíná svoje 4 výstupy podle povelů od spárovaných RFID vysílačů. (Data o vysílačích po RS485 nepředává).	ne	Návod
D-FRX-868-FULL_swRS485	pro RFID vysílače	Posílá data o všech RFID vysílačích v dosahu, a to po RS485 pomocí protokolu FATEK.	Protokol FATEK	Návod


D-FRX-868-FULL_swRS485M	^–	^1) Není určen pro příjem signálu z RFID vysílačů, ale umožňuje vzájemné propojení několika zařízení s RS485* přes VF, a to pomocí protokolu MODBUS – viz. Fotogalerie.	Protokol MODBUS	Návod

Pokud potřebujete upravit standardně vyráběné zařízení, pošlete nám prosím Vaše požadavky. Kontaktní informace jsou zde.

Obchodní balení

Poznámka: Pro větší vzdálenosti je lze použít anténu GSM-ANT51S.

Podpora

Návod k obsluze – posílá data o RFID vysílačích po RS485 v protokolu FATEK	D-FRX-868-FULL_swRS485_User’s Manual CZ v1-04
Návod k obsluze – umožňuje vzdálené propojení několika MODBUS zařízení přes VF	D-FRX-868-FULL_swRS485M_User’s Manual CZ v1-08
Návod k obsluze – spíná svoje 4 výstupy podle spárovaných vysílačů	D-FRX-868-FULL_sw4OUT_User’s Manual CZ v1-05
Návod k obsluze – sepne výstup CH1, pokud je v dosahu RFID vysílač	D-FRX-868-FULL_swRFID_User’s Manual CZ v1-07
Ukázkové programy pro propojení dvou a více PLC FATEK protokolem Modbus	D-FRX-868-FULL-sw-RS485M-Uk_zky-CZ_v1-00
